Aprašymas

Techniniai parametrai

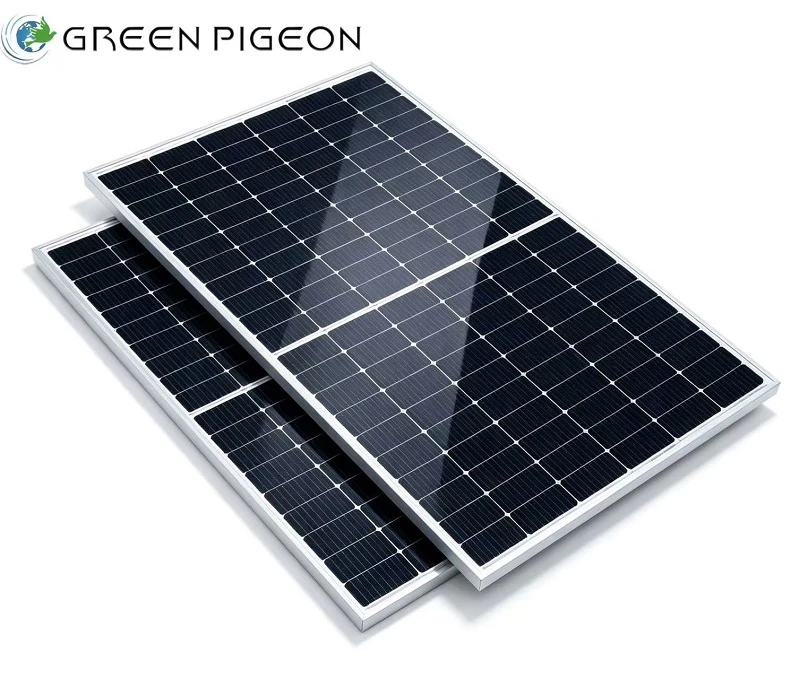

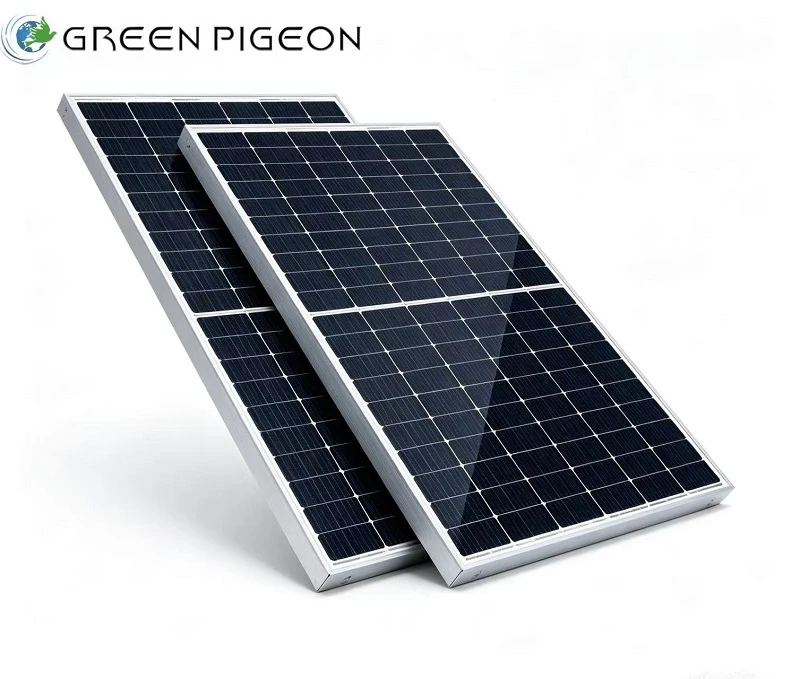

Mūsų didelės -galios monokristalinio silicio saulės baterijų serijoje pateikiamos dvi pagrindinės galios specifikacijos: 450 W ir 550 W, naudojant pažangias 18291 mm monokristalinio silicio elementų mikroschemas, kad būtų pasiektas iki 20,93 % aukštas modulių konversijos efektyvumas, idealiai tinka gyvenamosioms-elektros stotims, komercinėms stogų elektros energijos tiekimo sistemoms ir namų fotovoltinėms sistemoms. didelio masto-saulės elektrinių projektai. Šiame PV modulyje yra daugiasluoksnė sudėtinė laminuota struktūra, įskaitant didelio-pralaidumo grūdintą stiklą, EVA lipnią plėvelę, didelio-efektyvumo saulės elementus, senėjimą stabdantį PPF užpakalinį sluoksnį ir tvirtą aliuminio lydinio rėmą, su griežtu sluoksnių{12}}apdirbimu ir apdirbimo{13}}sluoksniais. kampuose. Galios tolerancija valdoma 0–+5W ribose, užtikrinant stabilią faktinę galią, didesnę nei nominalioji vertė, o tai suteikia vartotojams didesnes pajamas iš energijos gamybos. Įmontuota-vandeniui atspari jungiamoji dėžutė su anti-atvirkštiniu diodu ir trimis-vandeniui atspariomis tempimo jungtimis, užtikrinančiomis vandeniui,-nesandarumą ir atsparumą{22}}traukimui, pritaikytą ilgalaikiam-buvimui lauke lyjant lietui, sniegui, aukštai temperatūrai ir stipriai šaltai aplinkai. 450 W modelyje yra 120 vienetų 182 elementų, kurių bendras dydis 2094103835 mm, o vienas svoris 24,0 kg; atnaujintoje 550 W versijoje naudojami 144 elementai, didesni 22791134*35 mm ir vieno svorio 28,6 kg, atitinkantys didesnį energijos poreikį dideliems energijos gamybos projektams. Paviršius pritaikytas 10-šynų tikslaus suvirinimo technologija, skirta akumuliatoriaus elementams, vienodos suvirinimo linijos sumažina vidinį pasipriešinimą ir galios praradimą, o tai labai pagerina kasdienį energijos gamybos pajėgumą esant silpnam debesuotam orui. Mes palaikome visas OEM ir ODM pritaikymo paslaugas, įskaitant galios, dydžio, rėmelio spalvų ir logotipo spausdinimą, tinkamas tarpvalstybinei didmeninei prekybai, masiniam inžineriniam pirkimui ir buitiniams paskirstomiems fotovoltinės energijos projektams.

Monokristalinio silicio saulės kolektorių gaminio parametrų specifikacija

Prekė 450W saulės baterija	550W saulės baterija
Nominali galia	450W	550W
Galios tolerancija	0~+5W	0~+5W
Didžiausia įtampa (Vmpp)	34.60V	41.64V
Didžiausia srovė (Parod.)	13.01A	12.97A
Atviros grandinės įtampa (Voc)	41.40V	49.64V
Trumpojo jungimo srovė (isc)	13.68A	13.93A
Modulio konversijos efektyvumas	20.79%	20.93%
Saulės elementų specifikacija	182*91mm monokristalinis silicio elementas	182*91mm monokristalinis silicio elementas
Ląstelių kiekis	120 vnt	144 vnt
Bendras matmuo	2094103835 mm	2279113435 mm
Vieno grynojo svorio	24,0 kg	28,6 kg
Paviršiaus stiklas	Aukšto šviesos pralaidumo grūdintas stiklas
Kapsuliavimo medžiaga	Dvisluoksnė-atspari oro sąlygoms-EVA plėvelė
Užpakalinis lapas	Senėjimą stabdantis PPF sudėtinis lapas
Rėmo medžiaga	Didelio{0}}stiprumo dešiniojo-kampo aliuminio lydinio rėmas
Jungiamoji dėžutė	Trims-atspari vandeniui atspari jungiamoji dėžutė su anti-atbuliniu diodu ir tempimo jungtimi Šynų dizainas 10 Šynų tikslus suvirinimo procesas
Apsaugos laipsnis	IP68 Atsparus vandeniui ir dulkėms
Individualus aptarnavimas	Palaikykite galią, dydį, logotipą, pakuotės pritaikymą

Monokristalinio silicio saulės baterijos gaminio ypatybės ir taikymas

Pagrindiniai produkto konkurenciniai pranašumai

Didelio{0}}efektyvumo 182 mm monokristalinių elementų ir 10 šynų suvirinimo technologija

Pritaikyti įprastiniai 182 mm monokristaliniai silicio saulės elementai, pasižymintys puikiu fotoelektrinės konversijos našumu, 10-vienodas šynų suvirinimo išdėstymas sumažina elementų vidinę varžą ir šviesos ekranavimo plotą, efektyviai pagerindamas energijos gamybos efektyvumą esant silpnai šviesai, pvz., debesuotomis dienomis, ankstyvą rytą ir sutemus. Du galios modeliai – 450 W ir 550 W – patenkina nedidelį buitinį ir didelį inžinerinės energijos poreikį, o modulio efektyvumas iki 20,93 %, o tai užtikrina didesnę dienos galią, palyginti su įprastomis žemo efektyvumo plokštėmis.

Kelių-sluoksnių aukščiausios kokybės kompozitinė laminuota konstrukcija, atsparumas bet kokiam-atsparumui

Visas skydas sudaro stabilią daugiasluoksnę sudėtinę struktūrą nuo viršaus Kiekviename sluoksnyje naudojamos didelio-grynumo žaliavos, griežtai tikrinamos: grūdintas stiklas pasižymi dideliu šviesos pralaidumu ir atsparumu smūgiams; dviguba EVA plėvelė sandariai laminuoja ląsteles, kad neprasiskverbtų vandens garų; PPF užpakalinis sluoksnis atsparus UV senėjimui ir ilgalaikiam-naudojimui lauke, nepagelsdamas ir nesutrūkinėdamas. Visi sluoksniai yra tvirtai suklijuoti aukštos temperatūros laminavimo būdu, kad būtų išvengta delaminacijos gedimo.

IP68 vandeniui atspari jungiamoji dėžutė su visapusiška saugos apsauga

Galinėje integruotoje trijų{0}}jungčių dėžutėje yra įmontuotas -anti-atvirkštinis diodas, kuris apsaugo nuo atvirkštinės srovės žalos elementams energijos kaupimo metu, kartu su vandeniui atspariais, nuo-nuotėkio ir anti-tempimo kištukais. Visiškai sandarus dėžutės korpusas pasiekia IP68 itin aukštą{7}}vandens atsparumo klasę, neleidžia lietaus vandeniui, sniegui ir dulkėms patekti į vidines grandines, pašalina paslėptą trumpojo jungimo pavojų, kurį sukelia drėgna lauko aplinka. Stačiakampis didelio stiprumo{10}} aliuminio lydinio rėmas yra vientisai išspaustas, padengtas antikorozine oksido danga, atsparus gniuždymui ir smūgiams, patogus laikiklis montuojamas ant stogo ir žemės.

Dvi galios specifikacijos + pilnas pritaikymo palaikymas

450 W lengvas-svoris modelis tinka mažų vilų namų elektros energijos gamybai, nuotoliniu būdu išjungiamoms-tinklo kabinoms ir mažos žemės ūkio įrangos maitinimui; 550 W didelės-galios modelis yra tinkamiausias pasirinkimas komercinių gamyklų stogams, dideliems ūkiams skirtoms fotovoltinėms masyvoms ir naudingoms-saulės elektrinėms. Teikiame lanksčias tinkinimo paslaugas, įskaitant galios reguliavimą, modulio dydį, rėmo spalvą, išorinės dėžutės spausdinimą ir prekės ženklo logotipo graviravimą ant rėmo, kad atitiktume skirtingus pasaulinių pasienio prekybininkų ir inžinerinių rangovų rinkos poreikius.

Stabilus teigiamos galios tolerancijos dizainas

Griežtai kontroliuojama 0–+5W teigiamos galios tolerancija, kiekvienos saulės baterijos tikroji išėjimo galia yra didesnė už vardinę pažymėtą galią, todėl išvengiama nepakankamos energijos gamybos, kurią sukelia neigiamos tolerancijos prastesnės galios gaminiai, efektyviai gerinant investicijų į fotovoltinės energijos gamybos projektus galutiniams vartotojams grąžą.

Platus taikymo scenarijus

Šis didelio{0}}našumo monokristalinis saulės skydelis plačiai naudojamas visuose fotovoltinės energijos gamybos scenarijuose:

Energijos tiekimas gyvenamosioms patalpoms: ant vilos stogo išjungta-tinklo energijos kaupimo sistema, kaimo savarankiškai-pastatytas namas kasdieninis energijos tiekimas, nuotolinis kalnų namelių nepriklausomas maitinimo šaltinis

Komerciniai ir pramoniniai projektai: ant gamyklos stogo paskirstytos fotovoltinės elektrinės, prekybos centro pastato stogo elektros energijos gamyba, sandėlio pagalbinis maitinimo šaltinis

Žemės ūkio ir pastoracijos sritys: ūkio drėkinimo vandens siurblio maitinimas, gyvulininkystės ūkio apšvietimo galia, šiltnamio efektą sukeliančių papildomų elektros energijos gamyba

Didelio masto{0}}energetikos projektai: centralizuotos saulės elektrinės, nauji fotovoltinės energijos statybos projektai, savivaldybių viešojo maitinimo sistemos

Specialūs išjungtų{0}}tinklo scenarijai: lauko stebėjimo įrangos maitinimas, kalnų ryšio bazinės stoties maitinimas, stovyklavimo RV energijos kaupimo įkrovimas

Išsami informacija apie monokristalinio silicio saulės kolektorių gamybą

Saulės elementų suvirinimo ir laminavimo gamybos amatai

182 mm monokristaliniai elementai prieš suvirinimą tikrinami, kad būtų užtikrinta pastovi galia, naudojant automatinę 10-šynų suvirinimo įrangą, kad būtų užtikrintos tvarkingos litavimo jungtys be virtualaus suvirinimo ar suvirinimo netrūkimo, taip sumažinant galios nuostolius. Ląstelės klojamos plokščios ir laminuojamos dviguba EVA plėvele ir grūdintu stiklu, po to siunčiamos į aukštos temperatūros laminavimo įrenginį integruotam sandarinimui, pašalinant vidinius oro burbuliukus, kurie sukelia senėjimo sutrikimus. Kiekvienai gatavų modulių partijai atliekamas EL defektų aptikimas, kad būtų pašalinti paslėpti įtrūkimai ir tamsios ląstelės, užtikrinant 100 % kvalifikuotą ląstelių išdėstymą.

Senėjimą stabdantis PPF užpakalinis sluoksnis ir vandeniui atsparios jungiamosios dėžutės mazgas

PPF kompozitinis užpakalinis lakštas pritaikytas dangos valymo technologijai su daugiasluoksne anti-UV UV barjero struktūra, kuri blokuoja ultravioletinių spindulių eroziją ir neleidžia prasiskverbti vandens garams. Jungiamoji dėžutė pritvirtinta prie galinės plokštės aukštai -temperatūrai atspariais vandeniui klijais, o vidinis diodas ir laidų gnybtai užrakinami anti-sraigtais; jungiamojo laido išleidimo anga yra su tempiančia anti{5}}pertraukimo konstrukcija, kad montuojant laidas nenukristų. Aliuminio rėmas yra sumontuotas su vandeniui atspariomis guminėmis juostelėmis ties sujungimo tarpu, kad būtų sudaryta bendra sandari vandeniui atspari konstrukcija.

Standartizuota eksporto pakuotė ir išankstinio{0}}pristatymo senėjimo testas

Viena saulės baterija aptraukta apsauginėmis putplasčiomis ir kieto kartono kampų apsaugais, kad būtų išvengta stiklo įbrėžimų ir rėmo deformacijos tolimais{0}}jūra ir oro transportu atstumais. Sukrautos eksporto dėžutės aprūpintos drėgmei -atspariu sausikliu su aiškiai atspausdintu modeliu, galia ir parametrų informacija, kad būtų lengva klasifikuoti sandėlį. Visos pagamintos PV plokštės prieš išsiuntimą praeina 48 valandų nepertraukiamo šviesos senėjimo galios bandymą ir vandeniui atsparų purškimą, kad būtų išfiltruoti sugedę gaminiai, kurių energijos gamyba nepakankama arba sandarumas prastas.

Monokristalinio silicio saulės baterijos gaminio kvalifikacija

IP68 atsparumo vandeniui ir dulkėms bandymo sertifikatas: ilgalaikė lauko{1}}atsparumo lietui ir sniegui kvalifikacijos ataskaita.
Monokristalinio silicio elementų konversijos efektyvumo tikrinimo ataskaita: 182 elementų fotoelektrinio efektyvumo tyrimo duomenys.
Modulio galios išėjimo tolerancijos bandymo dokumentas: teigiamas 0~+5W galios nuokrypio patikrinimas.
Aliuminio rėmo antikorozinio{0}}atsparumo ir smūgiams bandymo sertifikatas: lauko anti-rūdžių ir suspaudimo charakteristikų kvalifikacija.
EVA ir PPF Backsheet UV anti{0}}senėjimo pagreitinto testo įrašas: ilgo eksploatavimo medžiagų sertifikatas.

Monokristalinio silicio saulės kolektorių pristatymas, pristatymas ir aptarnavimas

01/

Pakavimas ir masinis pristatymas

Vieno skydo nepriklausomas putplastis + kampinės apsaugos apsauga; Mišrūs 450 W / 550 W birių kartoninių dėžių užsakymai palaikomi fotovoltinės inžinerijos didmeniniams pirkėjams. Smūgiams atsparias medinių padėklų pakuotes galima pritaikyti dideliems-tūrio užsakymams, kad būtų išvengta skydo lūžimo vykdant tarpvalstybinę-tolimųjų nuotolių{6}}logistiką. Mes palaikome EXW, FOB, CIF tarptautinės prekybos sąlygas, užtikriname stabilų nuolatinį atsargų tiekimą tiek 450 W, tiek 550 W specifikacijoms ir greitą individualių OEM užsakymų pristatymą.

02/

Visapusiškas palaikymas po{0}}pardavimų tarpvalstybiniams-pardavėjams

Visiems didmeniniams klientams teikiame nemokamus angliškus fotovoltinės sistemos montavimo vadovus, ant stogo esančias elektrinės scenas ir parduotuvių sąrašų kopijas. Jei klientai gauna išdaužtus stiklus ar sugadintus rėmus dėl logistikos susidūrimo, siūlome nemokamą pakeitimą arba proporcingą kompensaciją pagal faktines žalos sąlygas. Mūsų profesionali naujos energijos klientų aptarnavimo komanda atsako į visus klausimus apie galios modelio pasirinkimą, montavimo derinimą, didmeninę masinę kainą, fotoelektros sertifikavimą ir pritaikytus reikalavimus per 24 darbo valandas, efektyviai išspręsdama visas su saulės baterijomis susijusias problemas.

Monokristalinio silicio saulės skydelio DUK

1 klausimas: kuo skiriasi 450 W ir 550 W saulės baterijos?

A: 450W priima 120 vnt 182 elementų, mažesnio dydžio ir lengvesnio svorio, tinka mažoms buitinėms sistemoms; 550 W naudoja 144 vnt., didesnes vienos galios, didesnio dydžio ir sunkesnio svorio elementus, labiau tinkamas didelėms komercinėms elektrinėms.

2 klausimas: ar ši saulės baterija gali normaliai veikti lietingu ir debesuotu oru?

A: Didelio{0}}našumo monokristaliniai elementai pasižymi puikiu silpnu šviesos atsako našumu, jie vis tiek gali sugerti išsklaidytą šviesą, kad generuotų elektros energiją debesuotomis dienomis, nors galia bus mažesnė nei saulėtomis dienomis; IP68 vandeniui atspari konstrukcija gali normaliai veikti esant nuolatiniam lietingam orui.

3 klausimas: Ar galiu pritaikyti saulės baterijos logotipą, rėmelio spalvą ir galią?

A: Taip, mes palaikome visą OEM ir ODM pritaikymą, įskaitant galios reguliavimą, rėmo spalvą, prekės ženklo logotipo spausdinimą ant rėmo ir dėžutės, pakuotės dėžutės dizaino modifikavimą.

4 klausimas: koks yra saulės baterijos veikimo laikas?

A: Monokristalinio silicio elemento tarnavimo laikas yra daugiau nei 25 metus, aliuminio rėmas, grūdintas stiklas ir PPF užpakalinė medžiaga yra senėjimą stabdančios medžiagos, o bendras modulis palaiko stabilią energijos gamybą daugiau nei 20 metų, kai naudojamas standartiškai lauke.

Populiarus Žymos: didelio efektyvumo saulės baterijos namams, Kinijos didelio efektyvumo saulės baterijos namų gamintojams, tiekėjams, gamykloms

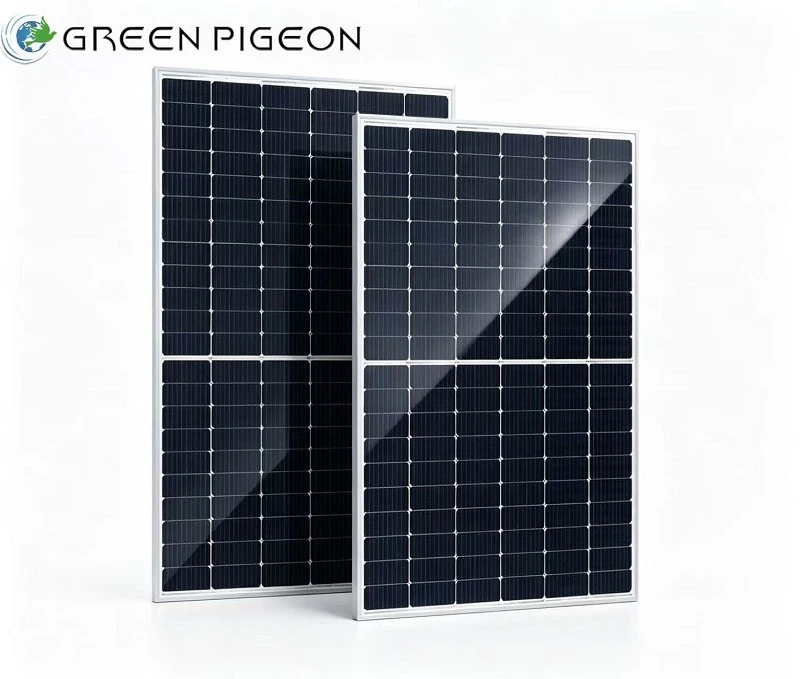

Didelio efektyvumo saulės baterijos namams
